Механическая коробка передач (МКПП) — это тип трансмиссии, в которой водитель вручную выбирает передачу с помощью рычага и педали сцепления. Её основная задача — корректировать отношение оборотов коленвала двигателя к оборотам ведущих колёс, чтобы двигатель работал в оптимальном диапазоне оборотов на любой скорости движения.
Устройство МКПП

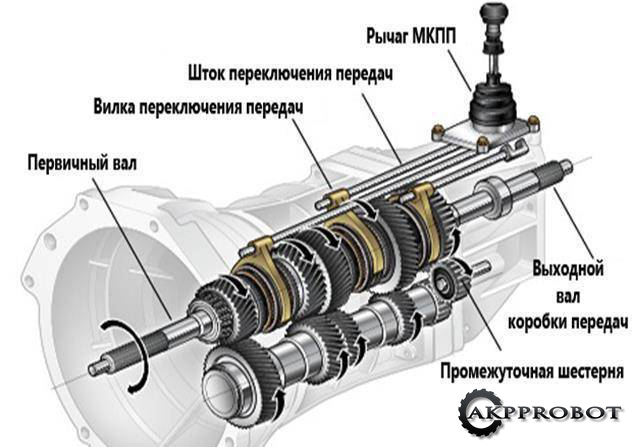

Чаще всего механическая коробка состоит из трёх валов:
- Ведущий (первичный) вал — получает крутящий момент от двигателя через сцепление.
- Промежуточный вал — располагается между первичным и ведомым валами. На нём жёстко закреплены шестерни, которые постоянно находятся в зацеплении с ответными шестернями на первичном валу.
- Ведомый (вторичный) вал — находится на выходе из коробки. Передаёт момент дальше: либо непосредственно на дифференциал (в переднеприводных автомобилях), либо на карданный вал (в заднеприводных или полноприводных).
На ведомый вал шестерни «нанизаны» свободно, они могут прокручиваться. Муфты, которые скользят вдоль вала при движении рычага, поочерёдно вводят то одну, то другую шестерню в зацепление с этим валом.
Все детали частично погружены в трансмиссионное масло, которое смазывает и охлаждает шестерни, муфты, подшипники валов.
Принцип работы
Процесс переключения передач происходит в несколько этапов:
- Водитель нажимает педаль сцепления. Это размыкает сцепление — пара соосных дисков, соединяющих коробку передач с маховиком двигателя. В результате валы и шестерни в коробке перестают получать крутящий момент от двигателя.
- Водитель перемещает рычаг переключения передач. Движение рычага преобразуется в продольное движение тросов или тяг, которые связаны с механизмом выбора передач в коробке. В коробке находятся штоки с поводками, которые при переключении входят в зацепление с вилками нужной передачи.
- Вилка начинает смещать муфту синхронизатора. Синхронизатор — это механизм, который обеспечивает безударное включение передачи за счёт выравнивания угловых скоростей шестерни и муфты.
- Когда скорости вращения шестерни и муфты совпадают, муфта входит в зацепление с шестернёй. Это фиксирует выбранную передачу.
- Водитель плавно отпускает педаль сцепления. Диски сцепления снова прижимаются друг к другу, передавая крутящий момент от двигателя на коробку и далее на колёса.
Передаточное число (отношение количества зубьев на шестернях) определяет, насколько быстрее или медленнее входного вала будет вращаться выходной. У каждой пары шестерён своё передаточное число, что позволяет менять скорость и тягу на колёсах в зависимости от выбранной передачи.
Когда автомобиль стоит или свободно катится, все шестерни крутятся вхолостую — это режим нейтральной передачи («нейтраль»).
Важные нюансы
- Переключать передачи можно только при полностью выжатом сцеплении.
- Задняя передача обычно включается только после полной остановки автомобиля. В некоторых коробках для её включения может потребоваться дополнительное действие (например, нажатие кнопки или преодоление повышенного сопротивления рычага).
- Плавность переключения зависит от навыков водителя. Слишком быстрое отпускание сцепления может привести к рывкам и ударным нагрузкам, а слишком медленное — к пробуксовке сцепления и износу фрикционных накладок.
- В современных МКПП часто используются синхронизаторы для всех передач, включая заднюю. Однако в некоторых старых моделях их может не быть, что усложняет включение заднего хода.
Обслуживание МКПП сводится в основном к регулярной замене трансмиссионного масла согласно регламенту производителя.
